Cielo Cell / Minicell

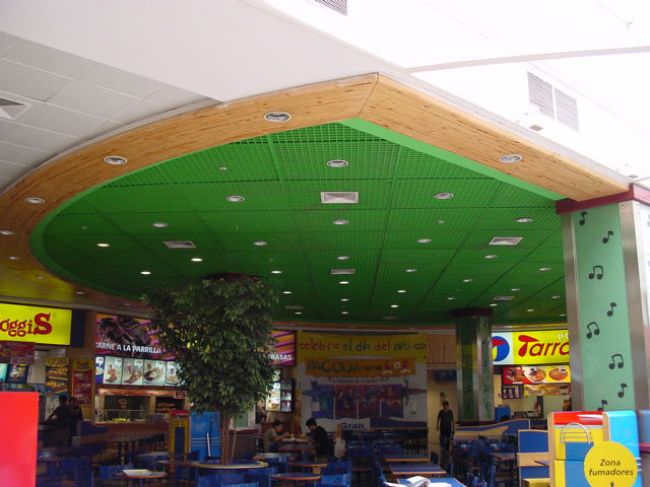

Cielo Cell es un cielo abierto y transparente, formado por perfiles metálicos doblados en forma de U, de 51 mm. de alto y 10 mm. de espesor, que se ensamblan unos a otros creando placas de 630 x 630 mm. compuestas de celdillas cuadradas, formando celdas según los siguientes módulos estándar: 90 mm., 126 mm. y 157,5 mm.}
Los perfiles izquierdos y derechos se ensamblan según sus módulos, para formar placas que se unen mediante un perfil derecho unión de 630 mm. y un perfil portador de 1260 mm.
El Cielo Minicell está formado por perfiles metálicos matrizados en forma de U, que se ensamblan entre sí, formando placas de 630 x 630 mm. compuesta por celdillas cuadradas según los siguientes módulos estándar: 52,5 y 70 mm.
Los perfiles izquierdos y derechos se ensamblan según sus módulos, para formar placas que se unen mediante un perfil derecho unión de 630 mm. y un perfil portador de 1.890 mm.
